Kratek uvod
Ta vrsta tehtalne celice, izdelana iz visokokakovostnega-aluminija, ponuja kombinacijo lahke zasnove, močne strukturne celovitosti in odlične toplotne stabilnosti,-zaradi česar je idealna za kompaktne in vzdržljive konstrukcije. Ko je združen s senzorjem teže tehtalne celice, sistem zagotavlja natančne in dosledne meritve teže, kar zagotavlja natančno delovanje v številnih industrijskih in komercialnih aplikacijah tehtanja.
Funkcija
1.Visoka natančnost in linearnost
Kot natančen senzor teže tehtalne celice zasnova vzporednega snopa iz aluminija zagotavlja odlično linearnost in ponovljivost ter zagotavlja zanesljive podatke o teži v različnih merilnih območjih.
2.Lahka in robustna konstrukcija iz aluminijeve zlitine
Ta tehtalna celica, izdelana iz vrhunske aluminijeve zlitine, ponuja popolno ravnovesje med majhno težo in mehansko trdnostjo, zaradi česar je primerna za prenosne in stacionarne naprave za tehtanje.
3.Nizek profil in enostavna integracija
S svojo kompaktno strukturo vzporednega snopa je mogoče ta senzor teže tehtalne celice preprosto integrirati v različne tehtalne platforme in sisteme, kar omogoča prostorsko-in stroškovno-učinkovite namestitve.
Osnovna specifikacija
| Razpon obremenitve | 10kg-100kg |
| Nazivna moč (mV/V) | 2.0±0.1 |
| Celovita napaka | 0.02% |
| Vhodni/izhodni upor (Ω) | 410±15/350±3 |
| Specifikacija dolžine žice | Φ 5,4 * 3m ali po meri po naročilu |
| Način ožičenja | Rdeča --------Vzbujanje+ Črna--------Vzbujanje- Zelena-----Signal+ Bela -------Signal- |
Aplikacija
Ta aluminijasta tehtalna celica z vzporednim snopom služi kot učinkovit senzor teže tehtalne celice v namiznih tehtnicah, tehtnicah za štetje in maloprodajnih blagajniških sistemih ter zagotavlja natančne in stabilne odčitke teže za vsakodnevna opravila komercialnega in industrijskega tehtanja.
Podrobna specifikacija modela ZH-LP2
|
Zmogljivost |
10-100 kg |
Material |
Aluminij |
|
Nazivna moč (mV/V) |
2.0±0.1 |
Ne-linearnost |
±0,02 % FS |
|
Histereza |
±0,02 % FS |
Ponovljivost |
±0,01 % FS |
|
Lezenje (30 minut) |
±0,02 % FS |
Ničelno stanje |
±1,00 % FS |
|
Učinek temperature na nič |
±0,02 %FS/10 stopinj |
Učinek temperature na izhod |
±0,02 %FS/10 stopinj |
|
Vhodni upor (Ω) |
410±15 |
Izhodni upor (Ω) |
350±3 |
|
Izolacijska upornost |
Večji ali enak 5000 MΩ |
Vzbujevalna napetost |
5V-10V(DC) |
|
Kompenzirano temperaturno območje |
-10~+50 stopinj |
Delovno temperaturno območje |
-20~+60 stopinj |
|
Varna preobremenitev |
120 % FS |
Prelomna obremenitev |
150 % FS |
|
Kabel |
Φ 5.4 X 3M Ali po meri po naročilu |
Barvna koda kabla |
Vnos: rdeča + črna- Izhod: zelena + bela- |

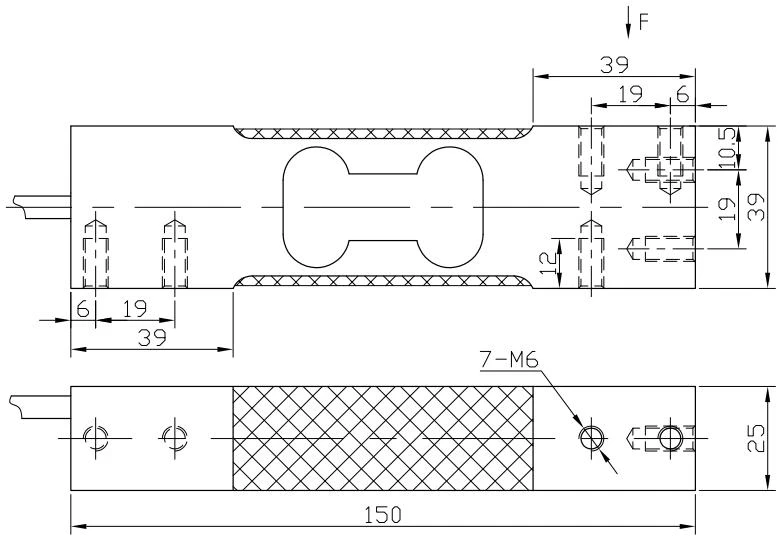

Okvirni diagram
Maks. velikost platforme:
400*400 mm
