Tehtnica merilne celice

Tehtnica merilne celice

Aluminijasta eno-točkovna tehtalna celica, ki se pogosto uporablja v aplikacijah za tehtanje v komercialni in lahki industriji, kot so pulti v supermarketih, medicinski pripomočki in pakirni stroji, zagotavlja zanesljivo delovanje v stroškovno-občutljivih okoljih. Ko je vgrajen v tehtnico merilne celice, zagotavlja natančne in stabilne odčitke teže, zaradi česar je idealna rešitev za aplikacije, ki zahtevajo tako natančnost kot cenovno dostopnost.

Kratek uvod



Aluminijasta eno-točkovna tehtalna celica, ki se pogosto uporablja v aplikacijah za tehtanje v komercialni in lahki industriji, kot so pulti v supermarketih, medicinski pripomočki in pakirni stroji, zagotavlja zanesljivo delovanje v stroškovno-občutljivih okoljih. Ko je vgrajen v tehtnico merilne celice, zagotavlja natančne in stabilne odčitke teže, zaradi česar je idealna rešitev za aplikacije, ki zahtevajo tako natančnost kot cenovno dostopnost.



Funkcija



1. Posebej razvit za brezhibno integracijo v tehtnico merilnih celic V aplikacijah aluminijasta struktura vzporednih nosilcev zagotavlja visoko natančnost, stabilnost in dosledno delovanje pri različnih komercialnih in industrijskih nalogah tehtanja.

2. Ta merilna celica je optimizirana za uporabo v tehtnici z merilnimi celicami nastavitve, ki zagotavljajo odlično linearnost, ponovljivost in odpornost na vplive okolja za natančno merjenje teže skozi čas.

3. Tehtalna celica, izdelana iz visoko{1}}aluminijeve zlitine, ponuja popolno kombinacijo majhne teže, trdnosti in odpornosti proti koroziji, zaradi česar je primerna za tehtanje v zaprtih prostorih in na prostem.



Osnovna specifikacija



Razpon obremenitve 50kg-2000kg
Nazivna moč (mV/V) 2,0±0,1mV/V
Celovita napaka 0,02 % FS
Vhodni/izhodni upor (Ω) 410±15/350±3
Specifikacija dolžine žice Φ5.4 *3M Ali po meri po naročilu
Način ožičenja Rdeča --------Vzbujanje+
Črna--------Vzbujanje-
Zelena-----Signal+
Bela -------Signal-



Aplikacija



V prometnem maloprodajnem okolju se ta aluminijasta tehtalna celica z vzporednim snopom uporablja kot ključna komponenta v tehtnici tehtalne celice na blagajnah supermarketov, kjer natančno meri težo izdelkov v realnem času, kar zagotavlja pravilne cene in učinkovito storitev za stranke.



Podrobna specifikacija



Zmogljivost

50-2000 kg

Material

Aluminij

Nazivna moč (mV/V)

2.0±0.1

Ne{0}}linearnost

±0,02 % FS

Histereza

±0,02 % FS

Ponovljivost

±0,01 % FS

Lezenje (30 minut)

±0,02 % FS

Ničelno stanje

±1,00 % FS

Učinek temperature na nič

±0,02 %FS/10 stopinj

Učinek temperature na izhod

±0,02 %FS/10 stopinj

Vhodni upor (Ω)

410±15

Izhodni upor (Ω)

350±3

Izolacijska upornost

Večji ali enak 5000 MΩ

Vzbujevalna napetost

5V-10V(DC)

Kompenzirano temperaturno območje

-10~+50 stopinj

Delovno temperaturno območje

-20~+60 stopinj

Varna preobremenitev

120 % FS

Prelomna obremenitev

150 % FS

Kabel

Φ 5.4 X 3M

Ali po meri po naročilu

Barvna koda kabla

Vnos: rdeča + črna-

Izhod: zelena + bela-

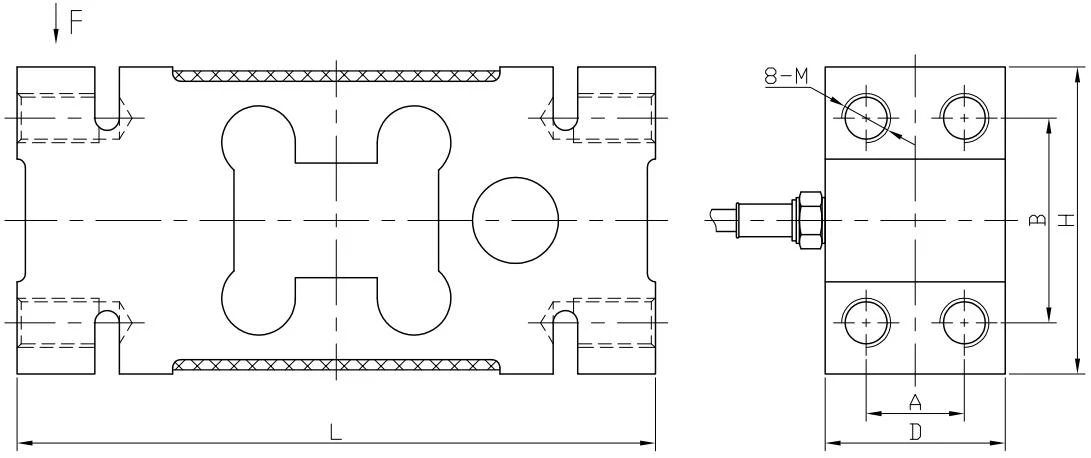

Okvirni diagram



product-1091-458



Tabela posebnih velikosti



Nazivna obremenitev (kg)

L

D

H

A

B

M

Največja velikost platforme

50-200

156

44

75

24

50

M12×1.75

600×600

250-750se

146

60

95

36

70

M12×1.75

600×600

750-2000

176

76

123

46

95

M16×2

800×1000
