Senzor tehtnice

Tehtalna celica z vzporednim žarkom, znana tudi kot tehtalna celica z vzporedno povezavo, je vrsta senzorja tehtnice, zasnovanega za merjenje sile vzdolž ene same osi z visoko natančnostjo. Odlikuje ga simetrična struktura, ki omogoča natančno zaznavanje teže, zaradi česar je še posebej primeren za platformne tehtnice, tehtnice za štetje in druge sisteme tehtanja, ki zahtevajo zanesljivo in stabilno delovanje.

Kratek uvod

Funkcija

1. Lahka aluminijasta konstrukcija, idealna za senzor tehtnice – Ohišje iz aluminijeve zlitine zmanjša celotno težo sistema, hkrati pa zagotavlja zadostno trdnost za natančne-točkovne meritve v namiznih in platformnih tehtnicah.
2. Senzor tehtnice z visoko občutljivostjo in nizkim upogibom – zasnovan za natančno zaznavanje teže zagotavlja dosleden rezultat tudi pri ne-središčni obremenitvi, zaradi česar je primeren za maloprodajne in industrijske naprave za tehtanje.
3. Površinska-odporna obdelava proti koroziji – anodizirana prevleka ščiti aluminij pred oksidacijo in obrabo ter zagotavlja dolgoročno-obstojnost v različnih okoljskih pogojih.

Osnovna specifikacija

Zmogljivost	25 lb, 50 lb, 100 lb, 200 lb, 300 lb, 500 lb/50 kg, 60 kg, 80 kg, 100 kg, 150 kg, 200 kg, 250 kg, 300 kg
Nazivna moč (mV/V)	2,0±0,1mV/V
Celovita napaka	0,02 % FS
Vhodni/izhodni upor (Ω)	410±10/350±3
Specifikacija dolžine žice	Φ 5,4 * 3m ali po meri po naročilu
Način ožičenja	Rdeča --------Vzbujanje+ Črna--------Vzbujanje- Zelena-----Signal+ Bela -------Signal-

Aplikacija

Pri maloprodajnih blagajniških pultih senzor tehtnice, ki temelji na aluminijasti eno-točkovni tehtalni celici, zagotavlja hitre in natančne odčitke teže artiklov, kar omogoča učinkovit izračun cen in upravljanje zalog.

Model ZH-LP13 Podrobna specifikacija

Zmogljivost	25,50,100,200,300,500 lb 50,60,80,100,150,200,250,300 kg	Material	Aluminij
Nazivna moč (mV/V)	2.0±0.1	Ne{0}}linearnost	±0,02 % FS
Histereza	±0,02 % FS	Ponovljivost	±0,01 % FS
Lezenje (30 minut)	±0,02 % FS	Ničelno stanje	±1,00 % FS
Učinek temperature na nič	±0,02 %FS/10 stopinj	Učinek temperature na izhod	±0,02 %FS/10 stopinj
Vhodni upor (Ω)	410±10	Izhodni upor (Ω)	350±3
Izolacijska upornost	Večji ali enak 5000 MΩ	Vzbujevalna napetost	5V-10V(DC)
Kompenzirano temperaturno območje	-10~+50 stopinj	Delovno temperaturno območje	-20~+60 stopinj
Varna preobremenitev	120 % FS	Prelomna obremenitev	150 % FS
Kabel	Φ 5.4 X 3M Ali po meri po naročilu	Barvna koda kabla	Vnos: rdeča + črna- Izhod: zelena + bela-

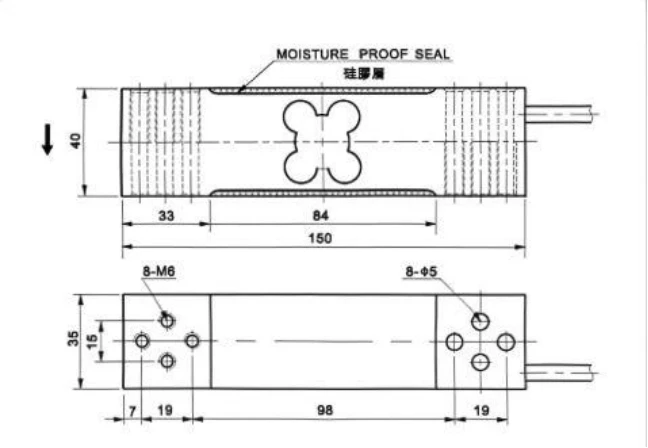

Okvirni diagram

maks. velikost platforme:

450*450mm

product-648-448
