Kratek uvod
Aluminijasta enotočkovna merilna celica je kompakten,-natančen senzor, zasnovan za natančno merjenje sile ali teže v eni ravnini. Ta senzor, ki uporablja elastično ohišje iz aluminijeve zlitine, deluje na principu tehnologije merilnika napetosti za pretvorbo mehanske sile v električni signal. Eno{3}}točkovna zasnova, ki je znana po odlični linearnosti in majhnem upogibu, omogoča natančne meritve, tudi če breme ni popolnoma postavljeno na sredino ploščadi. Zaradi tega je stroškovno-ugodna in zelo učinkovita rešitev za lahka do srednje-naloge tehtanja, kjer je prostor omejen in je natančnost ključna.
Funkcija
Natančnost prirezovanja vogalov: Izstopajoča značilnost je zmožnost "prirezovanja vogalov", ki zagotavlja dosledne in natančne odčitke po celotni površini ploščadi za tehtanje. To odpravlja potrebo po zapleteni kalibraciji, ko je breme postavljeno izven-centra, kar poenostavlja integracijo sistema.
Lahka in odporna proti koroziji: Aluminijasta enotočkovna tehtalna celica je izdelana iz visoko-aluminijeve zlitine, tehtalna celica je bistveno lažja od jeklenih alternativ, hkrati pa nudi dobro odpornost proti oksidaciji in koroziji. To omogoča enostavno rokovanje med namestitvijo in primerno za čista in suha okolja.
Kompaktna in nizkoprofilna zasnova: njegova majhna oblika omogoča enostavno vgradnjo v kompaktne naprave brez dodajanja znatne višine ali mase. Nizek profil prav tako prispeva k stabilni, togi strukturi, ki se hitro odziva na spremembe obremenitev.
Osnovna specifikacija
| Razpon obremenitve | 60-500 kg |
| Nazivna moč (mV/V) | 2,0±0,1mV/V |
| Celovita napaka | ±0,02 % FS |
| Vhodni/izhodni upor (Ω) | 410±15/350±3 |
| Specifikacija dolžine žice | 5,4 X 3M ali po meri po naročilu |
| Način ožičenja |
Rdeča --------Vzbujanje+ Črna--------Vzbujanje- |
Aplikacija
Aluminijasta enotočkovna tehtalna celica je najprimernejša izbira za maloprodajne namizne tehtnice in stroje za štetje valut. V nastavitvi--prodajnega mesta zagotavlja hitre in natančne meritve teže za predmete, kot so sveži izdelki ali pakirano blago. Njegova zmožnost ohranjanja natančnosti tudi z-neosrednjimi predmeti (kot je sadež nenavadne oblike) zagotavlja poštene cene in zanesljive podatke o transakcijah.
Podrobna specifikacija modela ZH-LP3
|
Zmogljivost |
60-500 kg |
Material |
Aluminij |
|
Nazivna moč (mV/V) |
2.0±0.1 |
Ne{0}}linearnost |
±0,02 % FS |
|
Histereza |
±0,02 % FS |
Ponovljivost |
±0,01 % FS |
|
Lezenje (30 minut) |
±0,02 % FS |
Ničelno stanje |
±1,00 % FS |
|
Učinek temperature na nič |
±0,02 %FS/10 stopinj |
Učinek temperature na izhod |
±0,02 %FS/10 stopinj |
|
Vhodni upor (Ω) |
410±15 |
Izhodni upor (Ω) |
350±3 |
|
Izolacijska upornost |
Večji ali enak 5000 MΩ |
Vzbujevalna napetost |
5V-10V (DC) |
|
Kompenzirano temperaturno območje |
-10~+50 stopinj |
Delovno temperaturno območje |
-20~+60 stopinj |
|
Varna preobremenitev |
120 % FS |
Prelomna obremenitev |
150 % FS |
|
Kabel |
Φ 5.4 X 3M Ali po meri po naročilu |
Barvna koda kabla |
Vnos: rdeča + črna- Izhod: zelena+bela- |

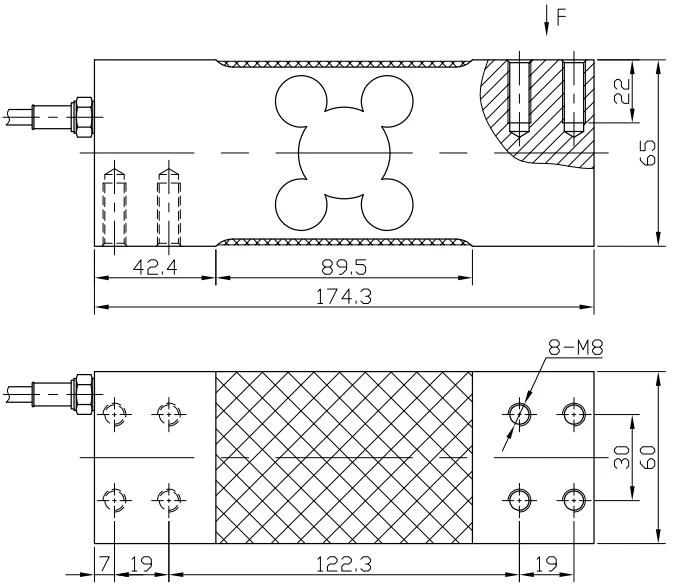

Okvirni diagram
