Natezna tehtalna celica v zasnovi tipa S- je posebej optimizirana za merjenje vlečnih sil z visoko linearnostjo in minimalnim upogibom. Njegova edinstvena geometrija mu omogoča ohranjanje strukturne celovitosti in natančnosti merjenja tudi pri dinamičnih ali nihajočih nateznih obremenitvah.
Funkcija
1. Natezna obremenitvena celica je izdelana iz visokokakovostnega-legiranega jekla, da prenese ponavljajoče se cikle napetosti in se upira deformacijam skozi čas.
2. Celica za natezno obremenitev vključuje natančne merilnike napetosti, razporejene v konfiguraciji polnega Wheatstonovega mostu za izboljšano občutljivost in temperaturno kompenzacijo.
3. Uporablja robustno epoksi kapsulacijo v kombinaciji z lepilom zatesnjenimi spoji za zaščito notranje elektronike pred vlago, vibracijami in kontaminacijo z delci.
Osnovna specifikacija
| Razpon obremenitve | 30t |
| Nazivna moč (mV/V) | 2,0 ± 0,005 mV/V |
| Celovita napaka | 0,02 % FS |
| Vhodni/izhodni upor (Ω) | 385±10/350±5 |
| Specifikacija dolžine žice | Φ6 *9m Ali po meri po naročilu |
| Način ožičenja | Rdeča --------Vzbujanje+ Črna--------Vzbujanje- Zelena-----Signal+ Bela -------Signal- |
Aplikacija
Model ZH-ST4 Podrobna specifikacija
|
Zmogljivost |
30t |
Material |
Legirano jeklo |
|
Nazivna moč (mV/V) |
2.0 ± 0.005 |
Ne-linearnost |
±0,02 % FS |
|
Histereza |
±0,02 % FS |
Ponovljivost |
±0,01 % FS |
|
Lezenje (30 minut) |
±0,02 % FS |
Ničelno stanje |
±1,00 % FS |
|
Učinek temperature na nič |
±0,02 %FS/10 stopinj |
Učinek temperature na izhod |
±0,02 %FS/10 stopinj |
|
Vhodni upor (Ω) |
385±10 |
Izhodni upor (Ω) |
350±5 |
|
Izolacijska upornost |
Večji ali enak 5000 MΩ |
Vzbujevalna napetost |
5V-10V (DC) |
|
Kompenzirano temperaturno območje |
-10~+50 stopinj |
Delovno temperaturno območje |
-20~+60 stopinj |
|
Varna preobremenitev |
120 % FS |
Prelomna obremenitev |
150 % FS |
|
Kabel |
Φ6 X9 M Ali po meri po naročilu |
Barvna koda kabla |
Vnos: rdeča + črna- Izhod: zelena+bela- |

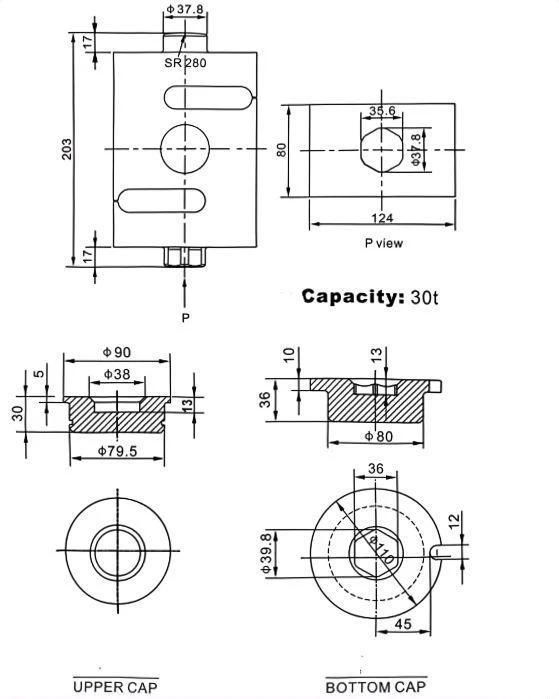

Okvirni diagram
